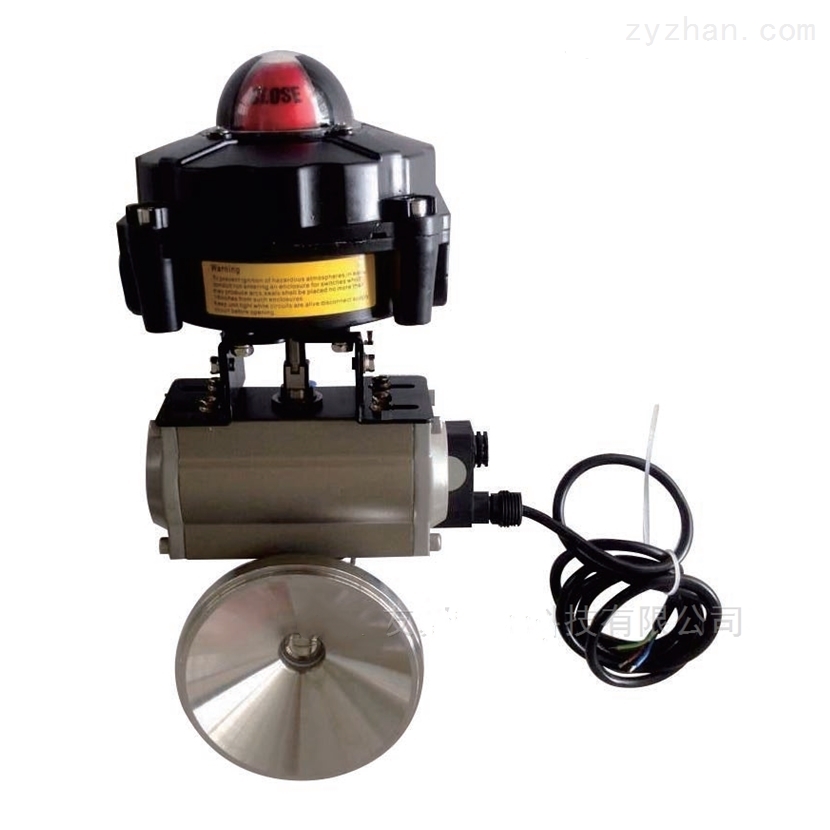

氣動三片式法蘭罐底球閥

氣動三片式法蘭罐底球閥配有特殊罐底連接面法蘭，用于焊接在反應罐或容器底部，其端部輪廓和半徑具有有效的重力排放作用，平滑的錐形孔和罐內超近距離的球體可防止介質在閥門入口處堆積，這可確保排泄暢通。
以一體式超短閥體設計，減少泄漏點，密封更可靠，滯留更少。采用ISO5211直接安裝執行器的平臺設計，無需連接支架和軸套，可直接安裝驅動裝置，便于實行智能化。
3件的秋千式設計，易行維修
腔填料座位上要求
結束連接螺紋，對焊，承插焊法蘭兩端ANSI 200#，PN 10/60

氣動三片式法蘭罐底球閥閥門特點：
1． 流體阻力小，其阻力系數與同長度的管段相等。
2． 結構簡單、體積小、重量輕。
3． 緊密可靠，球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。
4． 操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
5． 維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6． 在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
7． 適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。 球旋轉90度時，在進、出口處應全部呈現球面，從而截斷流動。

使用維護
1、 范圍：適用于法蘭連接端的電動（或氣動）球閥。
2、 組成：由電動（或氣動）執行機構與球閥閥體部分組成，其連接靠支架和連接軸。
3、使用限制
1)溫度和壓力限制
2)銘牌顯示有球閥在最大和最小操作溫度下所允許的最大操作壓力。
3)使用PTFE或RTFE材質的閥座和密封件，操作溫度應在150度到200度之間。其他類型的閥座和密封件的操作溫度，應受到檢核。
4)低溫閥的公稱壓力等級 (PN)，可表明閥在正常溫度狀態下的最大工作壓力。（例如：PN4.0，表明其操作溫度在－290C～380C時的最大工作壓力為40 Bar(4.0MPa)）。
